Topologi jaringan komputer pengertian dan macam macam nya
TOPOLOGI JARINGAN KOMPUTER
A] Pengertian Topologi
2. Performa aliran lalu lintas data bergantung pada jumlah komputer pada jaringan tersebut.
Topologi Jaringan komputer adalah metode atau cara yang digunakan agar dapat menghubungkan satu komputer dengan komputer lainnya. Struktur atau jaringan yang digunakan untuk menghubungkan satu komputer dengan komputer lainnya bisa dengan menggunakan kabel ataupun nirkabel (tanpa kabel). Pada pelaksanaannya, ada beberapa macam topologi jaringan komputer yang digunakan sesuai dengan skala jaringan, tujuan, biaya, dan penggunanya.
Berbagai komputer terdapat banyak sekali macam macam topologi jaringan, kali ini kita akan membahas secara tuntas berbagai jaringan komputer dan berbagai kelemahan dan kelebihan yang dimilikinya.
Berbagai komputer terdapat banyak sekali macam macam topologi jaringan, kali ini kita akan membahas secara tuntas berbagai jaringan komputer dan berbagai kelemahan dan kelebihan yang dimilikinya.
B] Topologi Jaringan Komputer Utama
1. Topologi BUS

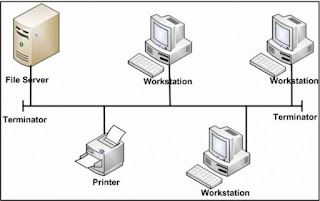

Topologi bus adalah jaringan yang hanya memakai satu kabel untuk media transmisi dan kabel tersebut sebagai pusat bagi seluruh server yang terhubung. Masing-masing komputer dihubungkan ke kabel utama, lalu diakhiri dengan terminator apabila sudah terhubung.
Kelebihan :
1. Lumayan sederhana.
2. Apabila ingin menambah server baru lumayan mudah, karena pemasangan tidak memutus keseluruhan jaringan sehingga tidak mengganggu server yang lain.
3. Hemat dalam penggunaan kabel dan biaya karena cuma menggunakan satu kabel utama.
Kekurangan :
1. Bila kabel utama mengalami gangguan, maka semua jaringan juga mengalami gangguan.
2. Jalur lalu lintas lumayan padat karena bolak-balik.
3. Apabila jarak jauh diperlukan repeater.
4. Susah melacak tempat trouble.
5. Jika komputer banyak yang terhubung maka performa sinyal dan lalu lintas akan menurun.
2. Topologi RING
Topologi ring atau topologi cincin adalah topologi jaringan yang rangkaiannya berupa titik yang mana masing-masing titik bagian kanan dan kirinya terhubung ke dua titik lainnya sampai ke komputer yang pertama dan akhirnya membentuk cincin atau lingkaran.
Titik yang ada pada topologi cincin tersebut berfungsi memperkuat sinyal di setiap rangkaiannya atau sebagai repeater. Cara kerjanya yaitu: komputer 1 berencana mengirim file ke komputer 4 ? Supaya terkirim maka file harus melewati komputer 2 dan 3, kemudian komputer 4 menerima file tersebut.
Dengan metode seperti itu, sinyal dan aliran data tetap akan stabil. Arah aliran datanya bisa searah jarum jam atau berlawan dengan jarum jam, tergantung dengan kebutuhan.
Kelebihan :
1. Mudah dalam perancangan dan pembuatan.
2. Performa sinyal dan aliran data stabil, bahkan lebih baik dari topologi bus, meskipun mengalirkan data yang berat.
3. Jika terjadi masalah, mudah untuk dilakukan konfigurasi ulang atau pemasang baru.
4. Hemat dalam penggunaan kabel.
5. Hemat dalam biaya.
Kekurangan :
1. Jika ada satu komputer yang eror, maka keseluruhan jaringan juga akan ikut eror, solusinya adalah dengan penggunaan topologi ring ganda.2. Performa aliran lalu lintas data bergantung pada jumlah komputer pada jaringan tersebut.

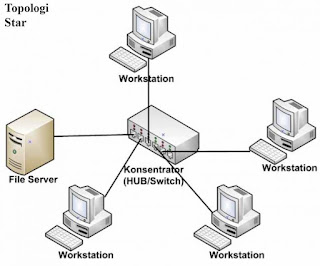

Topologi star merupakan bentuk jaringan yang mana terdapat satu penghubung (Hub/Switch) sebagai pusat dan setiap komputer terhubung ke penghubung tersebut. Hub/Switch ini posisinya ada di central dan berfungsi untuk menghubungkan satu komputer ke setiap komputer yang terhubung dan juga menghubungkan komputer ke File Server.
Cara kerjanya yaitu apabila komputer berkirim data antara satu dengan yang lainnya maka data tersebut harus mengalir ke Hub/Switch terlebih dahulu baru kemudian menuju ke komputer yang dituju.
Kelebihan :
1. Tingkat keamanan tergolong tinggi.
2. Mudahnya dalam penambahan komputer baru yang ingin disambungkan.
3. Apabila ada yang eror mudah untuk dideteksi.
4. Paling fleksibel diantara topologi jaringan yang lainnya.
5. Kemudahan dalam mengontrol karena sistemnya yang terpusat.
Kekurangan :
1. Apabila Hub/Switch rusak maka keseluruhan jaringan juga rusak.
2. Lumayan boros dalam penggunaan kabel.
3. Hub sangat sensitif, karena dia sebagai tempat central bagi jaringan.
4. Tergantung spesifikasi Hubnya, apabila rendah maka performa sistem jaringan juga rendah.
5. Biaya lebih mahal.
C] Topologi Jaringan Komputer Gabungan
1. Topologi TREE

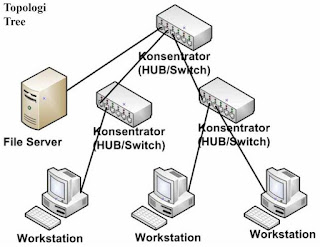

Topologi jaringan tree atau pohon merupakan topologi jaringan yang bertingkat dan hierarki yang mana antar koneksi menggunakan Hub/Switch dan masing-masing Hub terhubung dengan file server.
Topologi tree sebenarnya adalah kombinasi dari topologi star dan topologi bus namun yang membedakannya adalah topologi tree ini terdapat banyak Hub di dalam jaringannya dan sistemnya yang hierarki.
Kelebihan :
1. Mudah untuk digunakan dalam jaringan yang luas.
2. Apabila ada gangguan mudah untuk dideteksi.
3. Kemudahan dan keunggulan dalam manajemen data.
4. Kemudahan dalam pengelompokan workstation yang sejenis.
Kekurangan :
1. Karena banyaknya sambungan maka lalu lintas bisa dibilang lambat.
2. Apabila hub eror, maka komputer yang tersambung juga eror.
3. Penggunaan biaya tergolong besar.
4. Penggunaan kabel termasuk boros.
5. Komputer tingkat tinggi eror maka komputer tingkat rendah juga eror.
6. Lalu lintas dan sinyal tergolong lambat karena terbagi-bagi.
2. Topologi MESH

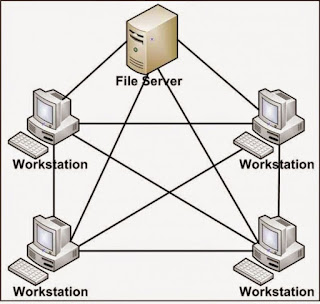

Topologi Mesh atau mudahnya dinamai topologi jala adalah bentuk topologi jaringan yang mana semua Workstation bisa terhubung satu sama lain secara acak atau tidak teratur.
Karena Workstation langsung terhubung dengan Workstation yang dituju maka arus data bisa dilakukan dengan cepat tanpa harus melalui workstation lain. Masing-masing Workstation setidaknya memiliki 2 jenis sambungan yaitu pertama kabel yang terhubung dengan workstation lain dan terakhir terhubung dengan File Server.
Topologi jaringan jala cocoknya digunakan pada jaringan komputer yang kecil bukan yang besar. Alasannya adalah selain karena sambungan antar workstation yang berlebihan tetapi juga sangat sulit untuk mengendalikannya.
Kelebihan :
1. Arus lalu lintas data cepat diantara topologi jaringan yang lain karena memiliki jalur masing masing.
2. Terjaminnya kapasitas channel komunikasi.
3. Jika ada ganggguan pada satu koneksi jaringan, maka tidak mengganggu koneksi yang lain.
4. Terjaminnya keamanan dan privasi karena akses langsung dapat dilakukan antara dua komputer tanpa melibatkan komputer yang lain.
5. Kemudahan dalam mengidentifikasi titik trouble.
Kekurangan :
1. Biaya yang dikeluarkan termasuk tinggi.
2. Boros dalam pemakaian kabel karena semua komputer atau Workstation seminimal-minimalnya memiliki dua penghubung.
3. Diperlukan ruangan yang lumayan besar dalam membangun jaringan komputer tersebut.
3. Topologi HYBRID
Topologi hybrid adalah topologi yang luas yang mana topologi tersebut adalah gabungan dari 2 atau lebih jenis topologi yang lainnya. Topologi hybrid tersebut memiliki semua ciri-ciri dan sifat dari jenis topologi yang ada di dalamnya.
Pembuatan topologi hybrid tersebut bertujuan untuk memaksimalkan kelebihan dari tiap-tiap jenis topologi dasar di dalamnya. Ketika jenis topologi dasar terhubung dengan jenis topologi dasar yang beda jenis, maka tidak ada karakter yang ditampilkan dari keduanya.
Contohnya :
Topologi bintang digabungkan dengan topologi bintang maka masih topologi bintang, sedangkan topologi bintang digabungkan dengan topologi bus maka sudah bisa dikatakan sebagai topologi hybrid.
Bintang + bintang = bintang
Bintang + bus= hybrid
Kelebihan :
1. Kelemahan dari masing-masing topologi dasar dapat diatasi.
2. Bisa diterapkan di lingkungan jaringan yang berbeda, karena fleksibel dalam perancangannya.
3. Kecepatan topologi konsisten dan stabil.
4. Ketika jaringan satu ada kerusakan maka tidak mengganggu jaringan yang lainnya.
5. Cocok dengan jaringan yang berskala besar.
6. Bisa mengurangi space jaringan yang terbuang.
Kekurangan :
1. Biayanya mahal karena merupakan gabungan dari topologi yang lainnya.
2. Proses pemasangan dan pengaturan cukup terbilang rumit.
3. Manajemen jaringannya sulit.
4. Harus tersedia ruangan yang luas karena penggunaan kabel yang banyak.
5. Boros dalam penggunaan kabel karena di setiap jaringan terdapat kabel.
Demikian beberapa pengertian topologi semoga mudah dipahami, dan jika ada pertanyaan silahkan komen dibawah
